ターンバックルのサプライヤーとして、私はターンバックルの適切な位置合わせに苦労している顧客によく遭遇します。ターンバックルを正しく調整することは、あらゆるリギングやテンションシステムの安全性と効率性を確保するために非常に重要です。このブログ投稿では、ターンバックルを正しく調整する方法についての詳細な洞察を共有します。
ターンバックルの基本を理解する

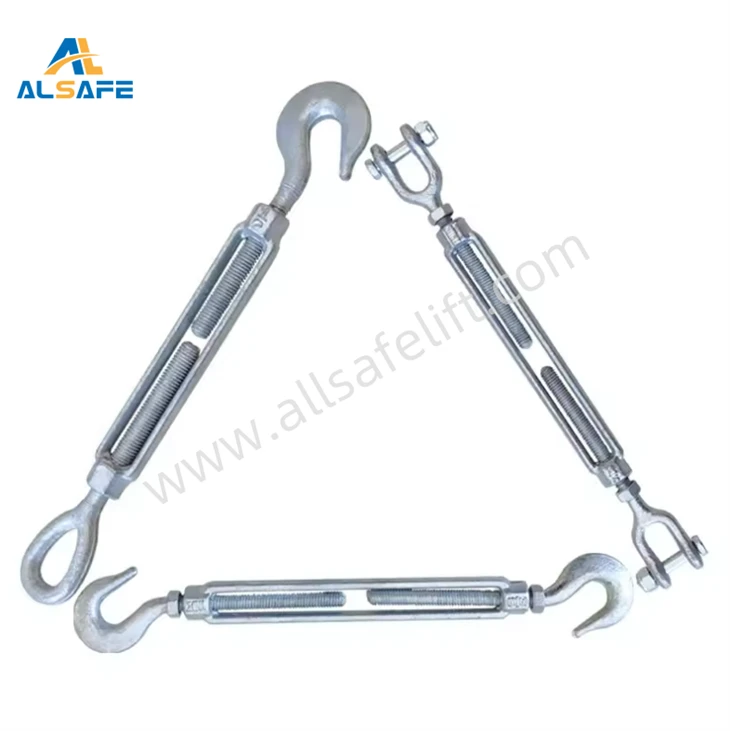

アライメントの調整に入る前に、ターンバックルとは何か、またそのさまざまな種類を理解することが重要です。ターンバックルは、ロープ、ケーブル、ロッドの張力や長さを調整するために使用される装置です。ターンバックルにはさまざまな種類があり、それぞれ特定の用途に合わせて設計されています。たとえば、DIN1480 ターンバックルは、高品質の仕様を備えた標準準拠のターンバックルで、重負荷の産業用途でよく使用されます。の可鍛鉄製ターンバックルは柔軟性があることで知られており、ある程度の動きが予想される用途に適しています。のライトターンバックル負荷が軽く、負担が少ない用途に最適です。
アライメント前のチェック
- ターンバックルの検査
- ターンバックルの調整を行う前に、亀裂、曲がり、過度の摩耗などの損傷の兆候がないか徹底的に検査してください。ターンバックル本体の内側のネジ山をチェックして、汚れていて損傷がないことを確認します。ねじ山が損傷すると、回転機構や全体的なアライメントに影響が出る可能性があります。
- エンドフィッティングも確認してください。フック、アイ、またはジョーが良好な状態にあり、接続要素にしっかりと取り付けられることを確認してください。
- 接続要素を確認してください
- ターンバックルが接続されるロープ、ケーブル、またはロッドを検査します。用途に適したサイズと強度であることを確認してください。ケーブルやロープにほつれ、よじれ、その他の損傷の兆候がないかどうかを確認します。
- ターンバックルを使用して 2 つの異なるタイプの要素 (ロープとロッドなど) を接続する場合は、移行がスムーズであり、接続によって応力集中が発生しないことを確認してください。
位置合わせの手順
- 初期配置
- まず、用途に基づいてターンバックルの正しい配置を決定します。たとえば、吊り橋のケーブル システムでは、張力を調整するためにケーブルのセクションの間にターンバックルが配置されます。ターンバックルが後で調整するために簡単にアクセスできる場所にあることを確認してください。
- ターンバックルを接続要素に取り付けます。フックを使用する場合は、フックが適切に係合され、所定の位置にロックされていることを確認してください。アイを使用する場合は、適切なピンまたは留め具を使用して接続を固定します。
- 直線を実現する
- 位置合わせの最も重要な点は、ターンバックルが接続要素に対して直線上にあることを確認することです。位置がずれていると応力が不均一に分散され、早期の摩耗や故障の可能性が生じる可能性があります。
- 直定規またはレーザー位置合わせツールを使用して、ターンバックルと接続要素が直線を形成しているかどうかを確認します。若干のズレがある場合は、ターンバックルや接続部の位置を慎重に調整してください。
- 緊張のバランスを取る
- ターンバックルが正しい位置に配置されたら、張力の調整を開始します。レンチを使用してターンバックル本体を回します。本体を一方向に回すとターンバックルの全長が短くなり張力が増し、逆方向に回すとターンバックルが長くなり張力が下がります。
- テンションを調整するときは、ターンバックルの両側のバランスが均等になるようにしてください。テンションゲージを使用すると、張力を正確に測定できます。張力が不均一であると位置ずれが発生し、ターンバックルの片側に追加の応力がかかる可能性があります。
さまざまな環境に対する特別な考慮事項
- 屋外環境
- 屋外用途では、ターンバックルはさまざまな気象条件にさらされます。錆や腐食は、ターンバックルの位置合わせや機能に影響を与える可能性があります。亜鉛メッキやステンレス鋼のターンバックルなど、適切な耐食性コーティングが施されたターンバックルを必ず選択してください。
- 風や温度の変動も張力の変化を引き起こす可能性があります。これらの環境要因を考慮して、ターンバックルの張力を定期的に確認し、再調整してください。
- 屋内産業環境
- 産業環境では、ターンバックルが機械からの振動にさらされることがあります。これらの振動により、時間の経過とともにターンバックルが緩む可能性があります。ターンバックルの緩み防止には、ロックナットや割ピンなどの緩み止め機構を使用してください。
- さらに、厳格な安全規制がある産業用途では、ターンバックルの位置調整と使用の際に、関連するすべての規格とガイドラインに必ず従うようにしてください。
アライメントを維持するメンテナンス
- 定期点検
- ターンバックルの定期点検スケジュールを設定します。位置ずれ、損傷、摩耗の兆候がないか確認してください。これにより、潜在的な問題を早期に発見し、コストのかかる失敗を防ぐことができます。
- 検査中に、ターンバックルを洗浄して、汚れ、破片、腐食を取り除きます。これは、回転機構のスムーズな動作を維持するのにも役立ちます。
- 潤滑
- ターンバックルのネジ部には定期的に潤滑剤を塗布してください。潤滑により摩擦が軽減され、張力の調整が容易になり、腐食の防止にも役立ちます。ただし、潤滑剤は環境やターンバックルの材質に適したものを使用してください。
結論として、ターンバックルを正しく位置合わせするには、細部への注意とターンバックルの操作に関する適切な知識が必要な、複数のステップからなるプロセスです。を使用しているかどうかDIN1480 ターンバックル、可鍛鉄製ターンバックル、 またはライトターンバックル、これらのガイドラインに従うことで、リギング システムの安全かつ効率的な操作が保証されます。
ターンバックルのアライメントや選択についてご質問がある場合、またはプロジェクト用に高品質のターンバックルの購入に興味がある場合は、お気軽にお問い合わせください。当社は、ターンバックルに関するあらゆるニーズにお応えし、専門的なアドバイスを提供いたします。
参考文献
- 機械ハンドブック、第 31 版
- リギングハンドブック: 重い荷物の持ち上げと移動
